7000

⅜" ÷ 4" лепестковые обратные клапаны

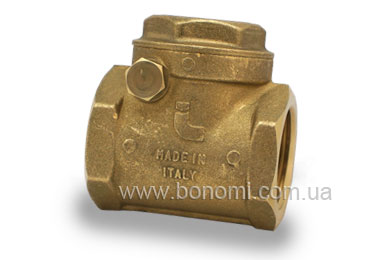

• Латунный лепестковый обратный клапан
• Резьба ВВ ISO 228
• Рабочая температура 0°C ÷ +80°C

Лепестковый клапан рекомендуется использовать для предотвращения обратного потока в трубопроводах из совместимы с клапаном материалов, не содержащих агрессивные жидкости. Целевые области применения — в промышленном производстве, водопроводы, системы отопления, сельское хозяйство и пневматика. Направление потока указано стрелкой на корпусе клапана. Может устанавливаться как горизонтально так и вертикально. Уплотнение основания клапана обеспечивается металлической муфтой.

	Схема лепесткового клапана № деталь Кол-во Материал 1 Корпус 1 CW617N UNI-EN 12165 2 Крышка 1 CW617N UNI-EN 12164 (до 1/2") CW617N UNI-EN 12165 (от 3/4") 3 Кольцо прокладка 1 NBR 4 Штырь 1 CW617N UNI-EN 12164 5 Заслонка 1 CW617N UNI-EN 12165 6 Болт М8 1 CW617N UNI-EN 12164 7 Кольцо прокладка 1 NBR
	Размеры DN A B C D E PN 10 3/8" 43 46 25 13 10 15 1/2" 44 46 32 13 10 20 3/4" 52 55 37 17 10 25 1" 62 63 41 25 10 32 1.1/4" 72 76 49 30 8 40 1.1/2" 80 85 54 35 8 50 2" 93 100 60 45 8 65 2.1/2" 118 107 65 55 6 80 3" 135 130 85 70 6 100 4" 164 159 109 90 6

Расфасовка

	3/8"	1/2"	3/4"	1"	1,1/4"	1,1/2"	2"	2,1/2"	3"	4"
Артикул	70002103	70002104	70002106	70002108	70002110	70002111	70002113	70002115	70002117	70002119
В коробке	-	-	-	-	-	-	-	-	-	-
В ящике	150	150	100	50	50	40	30	20	16	4
