1905

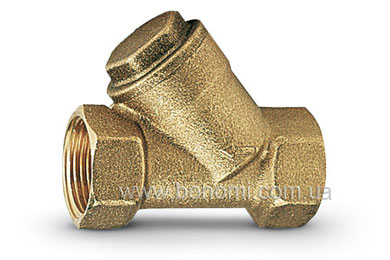

⅜" ÷ 2" магистральный фильтр ВВ
- Фильтр магистральный латунный ВВ
- Ячейка сетки 350 микрон - 50 Меш
- Резьба ISO 228
- Рабочая температура: 0°C ÷ +95°C
Магистральные фильтры Bonomi предназначены для фильтрации потока воды и применяются в бытовых и промышленных системах водоснабжения, отопления и полива. Используется для неагрессивных жидкостей, не вызывающих коррозию металла. Установка фильтра может быть выполнена в любом положении, направление потока воды обозначено стрелкой на корпусе фильтра.
 |
Схема фильтра
| № |
деталь |
Кол-во |
Материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12165 |
| 2 |
Заглушка |
1 |
CW614N UNI-EN 12164 (от ⅜" до ½")
CW617N UNI-EN 12165 (от ¾" до 2") |
| 3 |
Прокладка |
1 |
NBR |
| 4 |
Фильтр |
1 |
INOX AISI 304 нержавеющая сталь |
|
 |
Размеры
| A |
B |
C |
D |
PN |
| 3/8" |
57 |
34 |
48 |
16 |
| 1/2" |
57 |
34 |
48 |
16 |
| 3/4" |
66 |
41 |
58 |
16 |
| 1" |
80 |
51 |
73 |
16 |
| 1,1/4" |
92 |
62 |
88 |
16 |
| 1,1/2" |
101 |
69 |
98 |
16 |
| 2" |
121 |
86 |
121 |
16 |
Расфасовка
| |
3/8" |
1/2" |
3/4" |
1" |
1,1/4" |
1,1/2" |
2" |
| Артикул |
19050003 |
19050004 |
19050006 |
19050008 |
19050010 |
19050011 |
19050013 |
| В упаковке |
150 |
150 |
100 |
50 |
50 |
35 |
20 |
| В ящике |
150 |
150 |
100 |
50 |
50 |
35 |
20 |
|
