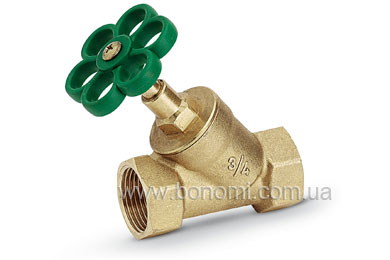

7520
½" ÷ 2" наклонный вентиль
- Латунный наклонный вентиль ВВ
- Резьба внутренняя ISO 228
- Рабочая температура: 0°C ÷ +95°C
Наклонный вентиль 7520 используется для регулирования подачи воды. Применяется для системах хозяйственного и промышленного водоснабжения и отопления. Изготовлен из латуни и имеет резиновые прокладки.
Рекомендуется поворачивать ручку крана по крайней мере 1 раз в 3 месяца для предотвращения образования отложения кальция.
 |
Схема крана 7520
| № |
деталь |
кол-во |
материал |
| 1 |
Корпус |
1 |
CW617N UNI EN 12165 |
| 2 |
Корпус винта |
1 |
CW614N UNI EN 12164 (1/2"÷3/4″)
CW617N UNI EN 12165 (1"÷2″) |
| 3 |
Прокладка |
1 |
NBR |
| 4 |
Винт |
1 |
CW614N UNI-EN 12164 |
| 5 |
Прокладка |
1 |
NBR |
| 6 |
Диск-наконечник |
1 |
CW614N UNI EN 12164 (1/2"÷3/4″)
CW617N UNI EN 12165 (1"÷2″) |
| 7 |
Прокладка |
1 |
NBR |
| 8 |
Гайка |
1 |
CW614N UNI EN 12164 |
| 9 |
Шайба |
1 |
CW508L UNI-EN 1652 |
| 10 |
Маховик |
1 |
Plastic |
| 11 |
винт |
1 |
CW508L UNI-EN 12166 |
|
 |
Размеры крана 7520
| DN |
A |
B |
C max |
D |
E max |
PN |
| 15 |
1/2″ |
57 |
67 |
50 |
81 |
16 |
| 20 |
3/4″ |
66 |
77 |
50 |
94 |
16 |
| 25 |
1″ |
80 |
96 |
55 |
118 |
16 |
| 32 |
1.1/4″ |
92 |
115 |
55 |
141 |
16 |
| 40 |
1.1/2″ |
101 |
131 |
70 |
160 |
16 |
| 50 |
2″ |
121 |
157 |
70 |
192 |
16 |
Упаковка крана 7520
| |
1/2″ |
3/4″ |
1″ |
1.1/4″ |
1.1/2″ |
2″ |
| Артикул |
75200004 |
75200006 |
75200008 |
75200010 |
75200011 |
75200013 |
| Штук в упаковке |
- |
- |
- |
- |
- |
- |
| Штук в коробке |
80 |
50 |
50 |
30 |
20 |
10 |
|
