7990

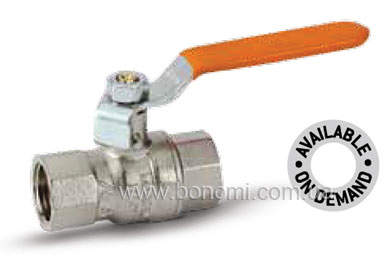

⅜" ÷ 2" кран для солнечных систем
- латунный шаровой кран для солнечных систем с железной ручкой
- Резьба EN10226-1 (ISO7/1)
- Рабочая температура −10°C ÷ +200°C
Полнопроходной шаровой кран Bonomi 7990 предназначен для использования в неагрессивных системах с высокими температурами рабочей жидкости. Прекрасно подходит для применения в промышленном оборудовании с использованием солнечной энергии. Шаровое уплотнение обеспечивают две специальных тефлоновых прокладки. Уплотнение штока обеспечивается кольцом изспециального материала, рассчитанного для использоваия при высоких температурах.
Рекомендуется поворачивать ручку крана по крайней мере 1 раз в 3 месяца для предотвращения образования накипи и отложений кальция.
 |
Схема шарового крана 7990
| № |
деталь |
кол-во |
материал |
| 1 |
Корпус |
1 |
CW617N UNI EN 12165 Nikel-plated |
| 2 |
Шар |
1 |
CW617N UNI EN 12165 Chrome-plated |
| 3 |
Seal |
2 |
PTFE особая |
| 4 |
Резьба |
1 |
CW617N UNI EN 12165 Nikel-plated |
| 5 |
Стержень |
1 |
CW617N UNI EN 12164 |
| 6 |
Прокладка |
1 |
высокотемпературный состав |
| 7 |
Шайба |
1 |
специальный состав |
| 8 |
Сальник |
2 |
CW617N UNI EN 12164 |
| 9 |
Ручка |
1 |
Нержавеющая сталь |
| 10 |
Болт |
1 |
Нержавеющая сталь |
|
 |
Размеры шарового крана 7990
| DN |
A |
B |
C |
D |
| 10 |
3/8″ |
51 |
40 |
87 |
| 15 |
1/2″ |
59 |
43 |
95 |
| 20 |
3/4″ |
68 |
48 |
95 |
| 25 |
1″ |
80 |
57 |
120 |
| 32 |
1.1/4″ |
96 |
65 |
120 |
| 40 |
1.1/2″ |
106 |
82 |
150 |
| 50 |
2″ |
130 |
90 |
150 |
|
Фасовка шарового крана 7990
| |
3/8″ |
1/2″ |
3/4″ |
1″ |
1.1/4″ |
1.1/2″ |
2″ |
| Артикул |
79900103 |
79900104 |
79900106 |
79900108 |
79900110 |
79900111 |
79900113 |
| Штук в упаковке |
15 |
15 |
10 |
8 |
- |
- |
- |
| Штук в коробке |
180 |
180 |
120 |
72 |
25 |
16 |
12 |
