3892

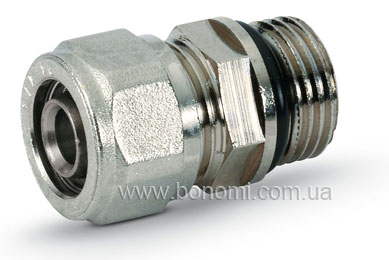

∅16 ÷ 20 мм резьбовой фитинг НР с прокладкой
- Прямой зажимной компре фитинг резьбовой с прокладкой
- Резьба ISO 228
- Максимальное рабочее давление 10 бар
- Рабочая температура 0°C ÷ +95°C
Фитинг для PEX-AL-PEX трубы диаметром 16 мм, 20 мм и толщиной 2 мм.
 |
Схема резьбового фитинга 3892
| № |
деталь |
кол-во |
материал |
| 1 |
Фитинг |
1 |
CW617N UNI EN 12164 Nickel-plated |
| 2 |
Кольцо прокладка |
2 |
EPDM Perox |
| 3 |
Шайба |
1 |
PTFE |
| 4 |
Кольцо (18,77×1,78) |
2 |
EPDM Perox |
| 5 |
Насадка |
1 |
CW617N UNI EN 12164 |
| 6 |
Гайка |
1 |
CW617N UNI EN 12165 Nickel-plated |
|
|
|
Размеры фитингов 3892
| A |
R |
B |
| 16x2 |
1/2" |
38 |
| 20x2 |
1/2" |
41 |
|
Упаковка фитингов 3892
| |
1/2”x16 |
1/2”x20 |
| Артикул |
38921604 |
38922004 |
| В упаковке |
10 |
10 |
| В ящике |
250 |
150 |
