4056

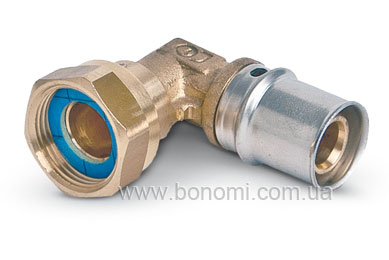

16 ÷ 32 угловой пресс-фитинг 90° с внутренней резьбой
- Угловой пресс-фитинг (колено) с внутренней резьбой для труб Pex-Al-Pex
- Максимальное рабочее давление 10 бар
- Резьба EN 10226-1 (ISO 7/1)
- Рабочая температура 0°C ÷ +95°C
 |
Схема углового фитинга 4056
| № |
деталь |
кол-во |
материал |
| 1 |
Фитинг |
1 |
CW617N UNI EN 12165 |
| 2 |
Кольцо прокладка |
2 |
EPDM Perox |
| 3 |
Шайба |
1 |
PTFE |
| 4 |
Втулка |
1 |
AISI 304 нержавеющая сталь |
| 5 |
Кольцо |
1 |
Сталь оцинкованная |
| 6 |
Гайка |
1 |
CW617N UNI EN 12165 |
| 7 |
Прокладка плоская |
1 |
Facit Omnia |
|
|
|
Размеры фитингов Bonomi 4056
| A |
R |
C |
B |
| 16 |
1/2" |
49 |
35 |
| 16 |
3/4" |
49 |
35 |
| 20 |
1/2" |
50 |
35 |
| 20 |
3/4" |
50 |
35 |
| 26 |
3/4" |
52 |
38 |
| 26 |
1" |
52 |
38 |
| 32 |
1" |
55 |
41 |
| 32 |
1"1/4 |
55 |
43 |
|
Фасовка товара
| |
16×1/2" |
16×3/4" |
20×1/2” |
20×3/4” |
26×3/4” |
26×1” |
32×1” |
32×1”1/4 |
| Артикул |
40561604 |
40561606 |
40562004 |
40562006 |
40562606 |
40562608 |
40563208 |
40563210 |
| В коробке |
10 |
10 |
10 |
10 |
5 |
5 |
5 |
5 |
| В ящике |
- |
- |
- |
- |
- |
50 |
50 |
- |
