4006

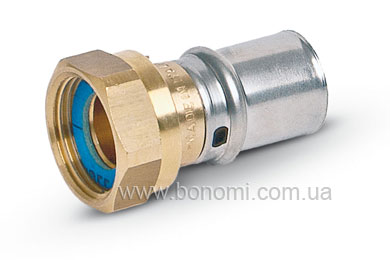

16 ÷ 32 прямой пресс-фитинг с накидной гайкой
- Прямой прессовой фитинг с накидной гайкой
- Максимальное рабочее давление 10 бар
- Резьба ISO 228
- Рабочая температура 0°C ÷ +95°C
 |
Схема
| № |
деталь |
кол-во |
материал |
| 1 |
Фитинг |
1 |
CW614N UNI EN 12164 |
| 2 |
Кольцо прокладка |
2 |
EPDM Perox |
| 3 |
Шайба |
1 |
PTFE |
| 4 |
Гильза |
1 |
INOX AISI 304 нержавеющая сталь |
| 5 |
Кольцо |
1 |
INOX AISI 304 нержавеющая сталь |
| 6 |
Гайка |
1 |
CW614N UNI EN 12165 |
| 7 |
Прокладка |
1 |
Fasit Omnia |
|
|
|
Размеры
| A |
R |
B |
| 16 |
3/8" |
54 |
| 16 |
1/2" |
56 |
| 16 |
3/4" |
56 |
| 20 |
1/2" |
57 |
| 20 |
3/4" |
56 |
| 26 |
3/4" |
60 |
| 26 |
1" |
58 |
| 32 |
1" |
63 |
| 32 |
1.1/4" |
57 |
|
Упаковка
| |
16×3/8" |
16×1/2" |
16×3/4" |
20×1/2" |
20×3/4" |
26×3/4" |
26×1" |
32×1" |
32×1.1/4" |
| Артикул |
40061603 |
40061604 |
40061606 |
40062004 |
40062006 |
40062606 |
40062608 |
40063208 |
40063210 |
| В коробке |
10 |
10 |
10 |
10 |
10 |
5 |
5 |
2 |
2 |
| В ящике |
250 |
200 |
150 |
150 |
150 |
100 |
80 |
60 |
50 |
