Bonomi

3729

3729

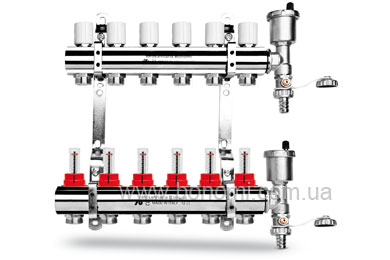

Коллектор никелированный в сборе на 3 ÷ 13 выходов

  • Латунный никелированный коллектор в сборе
  • Резьба ISO 228
  • Рабочая температура 0°C ÷ +95°C

Коллектор предназначен для нормированного распределения теплоносителя по различным контурам системы отопления, обеспечивая равномерный прогрев каждой петли трубы или приборов, а также позволяет производить точную настройку и регулировку каждой ветви отопительной системы. Распределительные никелированные коллекторы Bonomi3729 снабжены входами 1″ и отводами 3/4″ поставляются с 3 ÷ 13 выходами и включают, коллектор обратного контура с вентилями, коллектор подачи с измерителями расхода жидкости (расходомеры), автоматическими воздухоcпускными клапанами со сливными кранами и монтажное крепление.

Схема клапана

деталь Кол-во Материал
1 Коллектор 1 CW617N UNI-EN 12168 Nickel-plated
2 Upper part 1 CW617N UNI-EN 12164 Nickel-plated
3 Соединение 1 CW617N UNI-EN 12164 Nickel-plated
4 Ручка 1 ABS пластик
5 Расходомер 1 -
6 Кронштейн 1 Оцинкованное железо
7 Терминал коллектора
предохранительный клапан + разъем + кран
1 -

Размеры

Выходы R A B C D E F G PN
3 1" 3/4" 50 26 60 210 200 370 10
4 1" 3/4" 50 26 60 210 250 370 10
5 1" 3/4" 50 26 60 210 300 370 10
6 1" 3/4" 50 26 60 210 350 370 10
7 1" 3/4" 50 26 60 210 400 370 10
8 1" 3/4" 50 26 60 210 450 370 10
9 1" 3/4" 50 26 60 210 500 370 10
10 1" 3/4" 50 26 60 210 550 370 10
11 1" 3/4" 50 26 60 210 600 370 10
12 1" 3/4" 50 26 60 210 650 370 10
13 1" 3/4" 50 26 60 210 700 370 10

Расфасовка

Выходов 3 4 5 6 7 8 9 10 11 12 13
Артикул 37290308 37290408 37290508 37290608 37290708 37290808 37290908 37291008 37291108 37291208 37291308
В коробке - - - - - - - - - - -
В ящике 3 3 2 1 1 1 1 1 1 1 1
