Bonomi

7617

7617 Tamigi

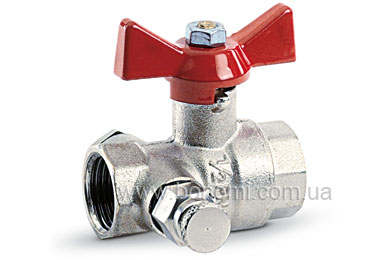

½" ÷ 1" шаровой кран со спускником

  • Шаровой кран для воды ВВ с выпуском для воды
  • Резьба: ISO 228
  • Максимальное давление 15 бар
  • Рабочая температура: −10°C ÷ +95°C

Полнопроходной латунный шаровой кран с предохранительным стержнем из тефлона с внутренней двойной резиновой прокладкой. Кран применяется для систем хозяйственного и промышленного водоснабжения, для систем отопления и ирригационных (системы полива) установках. Используется для неагрессивных жидкостей, не вызывающих коррозию крана.

Рекомендуется поворачивать ручку крана по крайней мере 1 раз в 3 месяца для предотвращения образования отложения кальция.

Схема шарового крана

деталь Кол-во Материал
1 Корпус 1 CW617N UNI-EN 12165 никелированный
2 Прокладки 2 PTFE
3 Шар 1 CW617N UNI-EN 12165 хромированный
4 Муфта 1 CW617N UNI-EN 12165 никелированный
5 Шток 1 CW614N UNI-EN 12164
6 Прокладки 1 NBR
7 Гайка 1 Сталь оцинкованная
8 Ручка 1 Алюминий окрашенный

Размеры

DN A B C D E PN KV*
15 1/2″ 54 47 50 63 15 10,05
20 3/4″ 61 51 50 70 15 24,56
25 1″ 70 57 67 76 15 51,21

PRESSURE DROP CHART

Для моделей 7600, 7602, 7611, 7615, 7617, 7605, 760501, 7607, 7608, 7645, 7647
It is defined Kv the flow in m³/h of water at temperature of 15,5°C that causes a pressure drop of 1 bar: bigger is its value, less are the pressure drops.
