Bonomi

7700

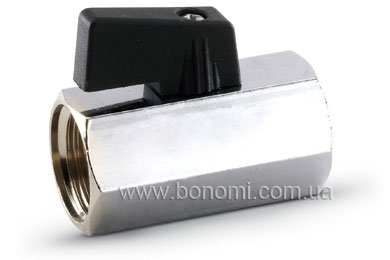

7700 Niagara

¼" ÷ ¾" шаровой мини-кран

  • Мини-кран ВВ с ручкой
  • Резьба ISO 228
  • Номинальное давление максимум 10 bar
  • Рабочая температура —10°C ÷ +90°C

Мини-кран незаменим при установке приборов в ограниченных пространствах. Применяется в системах хозяйственного и промышленного отопления и водоснабжения. Часто используется как кран для посудомойки или кран для стиральной машины. Применять для неагрессивных жидкостей, не вызывающих коррозию крана. Предохранительный стержень из тефлона с внутренней двойной резиновой прокладкой гарантирует безопасность.

Рекомендуется поворачивать ручку крана по крайней мере 1 раз в 3 месяца для предотвращения образования отложения кальция.

Схема шарового крана

деталь Кол-во Материал
1 Корпус 1 CW614N UNI-EN 12164 хром.
2 Прокладки 2 PTFE
3 Шар 1 CW614N UNI-EN 12164 никель.
4 Зажимное кольцо 1 CW614N UNI-EN 12164
5 Шток 1 CW614N UNI-EN 12164 никель.
6 Предохранительные прокладки 1 NBR
7 Винт 1 CIR UNI 947-72
8 Ручка 1 NYLON 66 (синтет. оргстекло)

Размеры

DN A B C D PN
8 1/4″ 39 27 8 10
10 3/8″ 42 27 8 10
15 1/2″ 47 29 10 10
20 3/4″ 54 32 12 10

Упаковка

1/4″ 3/8″ 1/2″ 3/4″
Код 77000002 77000003 77000004 77000006
Штук в упаковке 30 30 20 15
Штук в коробке 300 300 200 150
