7300

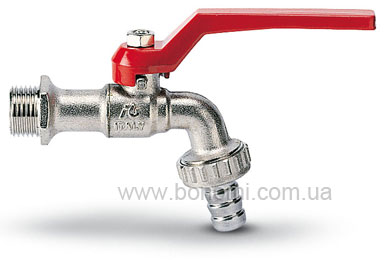

½" ÷ 1" кран поливочный
- Никелированный водоразборный кран с алюминиевой ручкой и насадкой под шланг
- Резьба ISO 228
- Рабочая температура 0°C ÷ +95°C
Поливочный шаровой кран 7300 применяется для систем полива, бытового или промышленного водоснабжения и системах отопления. Используется для неагрессивных жидкостей, не вызывающих коррозию крана. Кран латунный, неполнопроходной (см. схему).
 |
Схема крана 7300
| № |
деталь |
Кол-во |
Материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12165 Nickel |
| 2 |
Шар |
1 |
CW614N UNI-EN 12164 Chrome |
| 3 |
Кольцевая прокладка |
1 |
NBR |
| 4 |
Ручка |
1 |
CW614N UNI-EN 12164 Nickel |
| 5 |
Винт |
1 |
CW614N UNI-EN 12164 |
| 6 |
O-ring 5 |
2 |
NBR |
| 7 |
Диск |
1 |
AISI 304 нержавеющая сталь |
| 8 |
Ручка |
1 |
крашеный алюминий |
| 9 |
Кольцо |
1 |
CW617N UNI-EN 12165 |
| 10 |
Трубчатые прокладки |
1 |
NBR |
| 11 |
Трубка |
1 |
CW508L UNI-EN 1652 |
| 12 |
Наконечник |
1 |
Nylon |
|
 |
Размеры крана 7300
| DN |
A |
B |
C |
D |
E |
PN |
| 15 |
1/2″ |
89 |
40 |
92 |
12 |
20 |
| 20 |
3/4″ |
102 |
43 |
92 |
15 |
20 |
| 25 |
1″ |
126 |
45 |
92 |
16 |
20 |
Упаковка крана 7300
| |
1/2″ |
3/4″ |
1″ |
| Артикул |
73000204R |
73000206R |
73000208R |
| Штук в коробке |
12 |
10 |
6 |
| Штук в упаковке |
180 |
150 |
90 |
|
