7951

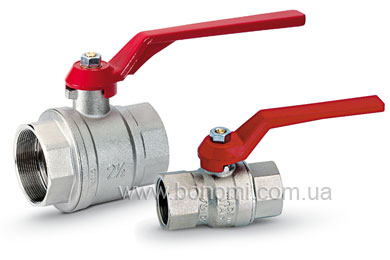

⅜" ÷ 4" латунный шаровой кран
- Кран шаровой ВВ для воды с алюминиевой ручкой
- Резьба
✔ EN10226-1 для ∅ ⅜" ÷ 2″
✔ ISO 228 для ∅ 2½" ÷ 4″
- Рабочая температура: −10°C ÷ +95°C
Полнопроходной шаровой кран из латуни. Предохранительный стержень из тефлона с внутренней двойной резиновой прокладкой гарантирует полную безопасность. Кран применяется для систем хозяйственного и промышленного водоснабжения, в системах отопления и ирригационных (для поливных работ) установках. Используется для неагрессивных жидкостей, не вызывающих коррозию крана.
Шаровой кран выпускается в двух модификациях — первая включает в себя краны, диаметром от 3/8 до 2″, вторая от 2,1/2″ до 4″. Рекомендуется поворачивать ручку крана по крайней мере 1 раз в 3 месяца для предотвращения образования отложения кальция.
 |
Схема шарового крана 7951 ⅜" ÷ 2″
| № |
деталь |
кол-во |
материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12165 Nickel |
| 2 |
Прокладки |
2 |
PTFE |
| 3 |
Шар |
1 |
CW617N UNI-EN 12165 Chrome |
| 4 |
Муфта |
1 |
CW617N UNI-EN 12165 Nickel |
| 5 |
Шток |
1 |
CW614N UNI-EN 12164 |
| 6 |
Предохранительные прокладки |
2 |
NBR |
| 7 |
Гайка |
1 |
Galvanised iron |
| 8 |
Ручка |
1 |
Lacquered aluminium |
|
 |
Размеры шарового крана 7951 ⅜" ÷ 2″
| DN |
A |
B |
C |
D |
PN |
| 10 |
3/8″ |
|
|
|
40 |
| 15 |
1/2″ |
|
|
|
40 |
| 20 |
3/4″ |
|
|
|
40 |
| 25 |
1″ |
|
|
|
40 |
| 32 |
1,1/4″ |
|
|
|
30 |
| 40 |
1,1/2″ |
|
|
|
30 |
| 50 |
2″ |
|
|
|
30 |
Упаковка шарового крана 7951 ⅜" ÷ 2″
| |
3/8″ |
1/2″ |
3/4″ |
1″ |
1,1/4″ |
1,1/2″ |
2″ |
| Артикул |
79510203 |
79510204 |
79510206 |
79510208 |
79510210 |
79510211 |
79510213 |
| Штук в упаковке |
20 |
15 |
12 |
8 |
- |
- |
- |
| Штук в коробке |
200 |
180 |
120 |
72 |
25 |
16 |
12 |
|
 |
Схема шарового крана 7951 2½" ÷ 4″
| № |
деталь |
кол-во |
материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12165 Nickel |
| 2 |
Прокладки |
2 |
PTFE |
| 3 |
Шар |
1 |
CW617N UNI-EN 12165 Chrome |
| 4 |
Муфта |
1 |
CW617N UNI-EN 12165 Nickel |
| 5 |
Шток |
1 |
CW614N UNI-EN 12164 |
| 6 |
Предохранительные прокладки |
3 |
PTFE |
| 7 |
Сальник |
1 |
CW614N UNI-EN 12164 |
| 8 |
Кольцевая прокладка |
1 |
PTFE |
| 9 |
Кольцевая прокладка |
1 |
OT63 CuZn37 UNI-EN 1652 |
| 10 |
Винт |
1 |
Galvanised iron |
| 11 |
Ручка |
1 |
Lacquered aluminium |
|
 |
Размеры шарового крана 7951 2½" ÷ 4″
| DN |
A |
B |
C |
D |
PN |
| 65 |
2.1/2″ |
132 |
109 |
240 |
20 |
| 80 |
3″ |
167 |
127 |
240 |
20 |
| 100 |
4″ |
200 |
160 |
240 |
20 |
Упаковка шарового крана 7951 2½" ÷ 4″
| |
2,1/2″ |
3″ |
4″ |
| Артикул |
79510215 |
79510217 |
79510219 |
| Штук в упаковке |
- |
- |
- |
| Штук в коробке |
10 |
5 |
4 |
|
