7750

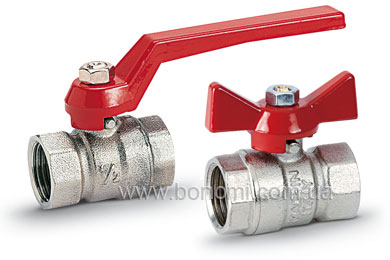

½" ÷ 1" шаровой кран с алюминиевой ручкой
- Кран шаровой для воды ВВ с алюминиевой ручкой *
- Резьба ISO 228
- Рабочая температура 0°C ÷ +95°C
* модель 775000 с ручкой-бабочкой, 775002 имеет ручку-рычаг
Шаровой кран из латуни с предохраительным стерженем из тефлона с внутренней двойной резиновой прокладкой гарантирует повышенную безопасность. Шаровой кран Bonomi 7750 применяется для систем хозяйственного и промышленного водоснабжения, в системах отопления и полива. Используется для неагрессивных жидкостей, не вызывающих коррозию крана.
Рекомендуется поворачивать ручку крана по крайней мере 1 раз в 3 месяца для предотвращения образования отложения кальция.
 |
Схема шарового крана
| № |
деталь |
Кол-во |
Материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 1265 Chrome |
| 2 |
Прокладки |
2 |
PTFE |
| 3 |
Шар |
1 |
CW617N UNI-EN 1265 Chrome |
| 4 |
Муфта |
1 |
CW617N UNI-EN 1265 Nickel |
| 5 |
Шток |
1 |
CW617N UNI-EN 1264 |
| 6 |
Предохраниетельные прокладки |
1 |
NBR |
| 7 |
Гайка |
1 |
Оцинкованная сталь |
| 8 |
Ручка |
1 |
Крашеный алюминий |
|
 |
Размеры 775000
| DN |
A |
B |
C |
D |
E |
PN |
| 15 |
1/2″ |
45 |
37 |
50 |
14,0 |
40 |
| 20 |
3/4″ |
51 |
40 |
50 |
18,0 |
40 |
| 25 |
1″ |
62 |
48 |
67 |
22,5 |
40 |
Упаковка 775000
| |
1/2″ |
3/4″ |
1″ |
| Код |
77500004R |
77500006R |
77500008R |
| Штук в упаковке |
25 |
20 |
10 |
| Штук в коробке |
250 |
200 |
120 |
|
 |
Размеры 775002
| DN |
A |
B |
C |
D |
E |
PN |
| 15 |
1/2″ |
45 |
44 |
92 |
14,0 |
40 |
| 20 |
3/4″ |
51 |
47 |
92 |
18,0 |
40 |
| 25 |
1″ |
62 |
52 |
92 |
22,5 |
40 |
Упаковка 775002
| |
1/2″ |
3/4″ |
1″ |
| Код |
77500204R |
77500206R |
77500208R |
| Штук в упаковке |
25 |
20 |
10 |
| Штук в коробке |
250 |
200 |
120 |
|
