7756

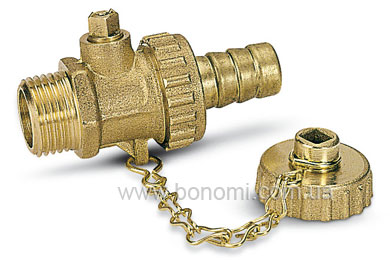

½" сливной кран «под ключ»
- Сливной шаровой кран 1/2″ с ключом для заглушки
- Резьба ISO 228
- Рабочая температура: 0°C ÷ +90°C
Выпускной шаровой кран применяется для слива воды из баков, котлов и прочих емкостей. Кран можно использовать в системах бытового и промышленного водоснабжения и отопления. Пригоден для неагрессивных жидкостей, не вызывающих коррозию крана. Клапан неполнопроходной. Предохранительный сделан стержень из тефлона с внутренней двойной резиновой прокладкой.
Рекомендуется поворачивать ручку крана по крайней мере 1 раз в 3 месяца для предотвращения образования и отложения накипи.
 |
Схема шарового крана
| № |
деталь |
Кол-во |
Материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12165 |
| 2 |
Шар |
1 |
CW614N UNI-EN 12164 |
| 3 |
Кольцевая прокладка |
1 |
PTFE |
| 4 |
Прокладка OR |
2 |
NBR |
| 5 |
Шток |
1 |
CW614N UNI-EN 12164 |
| 6 |
Кольцевая прокладка |
1 |
PTFE |
| 7 |
Зажимное кольцо |
1 |
CW614N UNI-EN 12164 |
| 8 |
Трубка |
1 |
CW508L (OT 63) |
| 9 |
Трубные прокладки |
1 |
NBR |
| 10 |
Колпак |
1 |
CW617N UNI-EN 12165 |
| 11 |
Цепочка |
1 |
Сталь латунная |
| 12 |
Заглушка |
1 |
CW617N UNI-EN 12165 |
| 13 |
Прокладки заглушки |
1 |
NBR |
|
 |
Размеры
| DN |
A |
B |
C |
R |
PN |
| 10 |
1/2″ |
66,5 |
25 |
3/4″ |
25 |
Упаковка
| |
1/2″ |
| Код |
77560004 |
| Штук в коробке |
150 |
|
